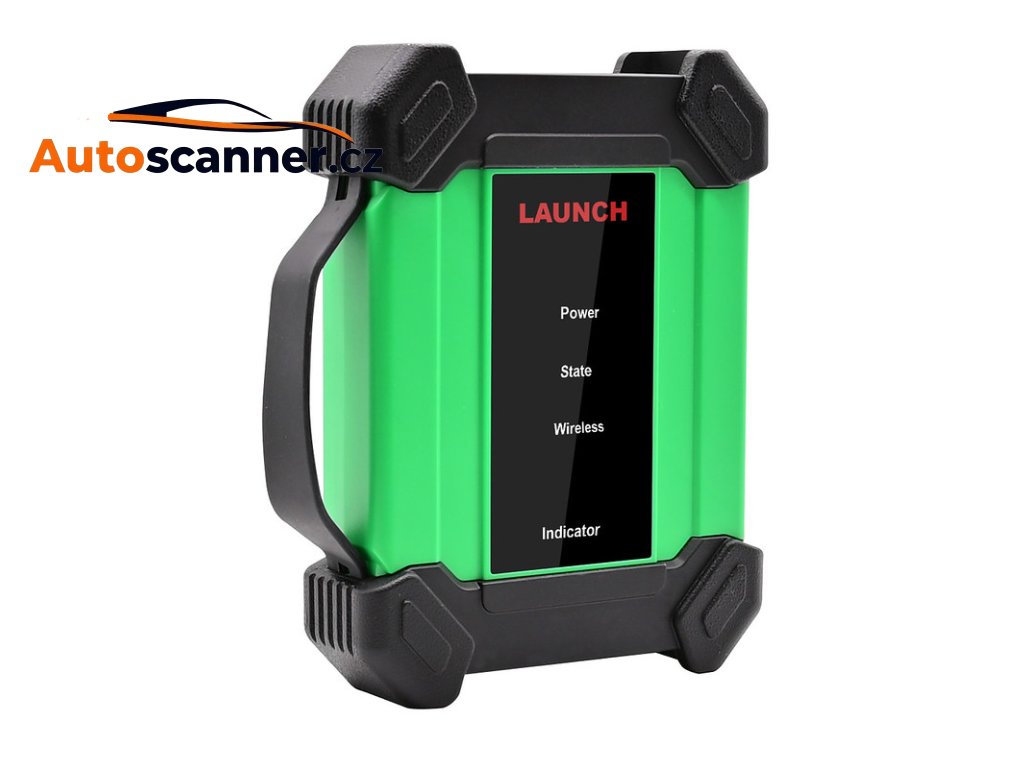

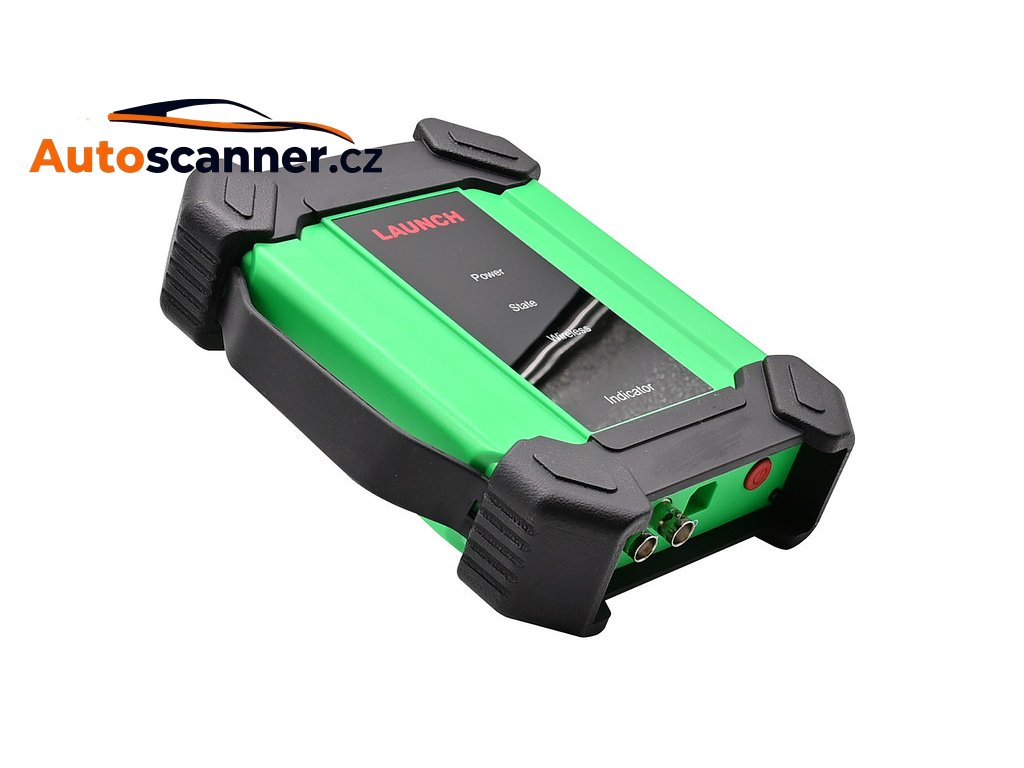

LAUNCH EM101N – EV osciloskop a multimetr v jednom
LAUNCH EM101N je profesionální diagnostický nástroj, který spojuje funkce dvoukanálového osciloskopu a multimetru v jednom kompaktním zařízení. Je navržen speciálně pro servis a diagnostiku elektromobilů (EV) a vozidel s vysokonapěťovými bateriemi.
Díky zobrazení průběhu signálu v reálném čase výrazně urychluje a zpřesňuje proces diagnostiky. Moderní diagnostická aplikace nabízí intuitivní ovládání a umožňuje ukládání i zpětné otevření naměřených průběhů.
Hlavní výhody zařízení
- Kombinace 2kanálového osciloskopu a multimetru
- Určeno pro diagnostiku vozidel s vysokonapěťovými systémy
- Podpora bezdrátového i kabelového připojení
- Integrovaná baterie 3,1 Ah pro plně mobilní použití
- Moderní uživatelské rozhraní se třemi režimy zobrazení
- Možnost lokálního ukládání a správy průběhů
Kompatibilita
Zařízení lze kombinovat s profesionálními diagnostickými jednotkami:
-
X-431 EURO TAB III
Podporuje bezdrátovou komunikaci i kabelové připojení (USB).
Funkce multimetru
-
DC napětí: ±600 V (automatický rozsah)
-
AC napětí: ±600 V (automatický rozsah)
-
DC proud: ±10 A (pro vyšší rozsah nutný externí senzor)
-
AC proud: ±10 A
-
Měření odporu: 0–6 MΩ
-
Test spojitosti: akustický signál při < 30 Ω
-
Test diody: 0,5–2,0 V
-
Možnost měření vysokonapěťových systémů EV
Parametry osciloskopu
-
2 analogové kanály
-
Max. vzorkovací frekvence: 50 MHz/s
-
Časová základna: 1 µs/div – 10 s/div
-
Režimy vzorkování: normální, detekce špičky, průměrování
-
Paměť záznamu: 1 M
-
Vstupní impedance: 1 MΩ ±2 %
-
Vertikální citlivost: 2 mV/div – 5 V/div
-
Vertikální rozlišení: 8 bitů
-
Maximální vstupní napětí: 40 V (DC + AC špička)
-
Útlum sondy: 1X / 10X / 100X
-
Spouštění: hrana, šířka pulzu
-
Automatická měření: špička-špička, průměr, max., min., frekvence, perioda a další
Obsah balení
-

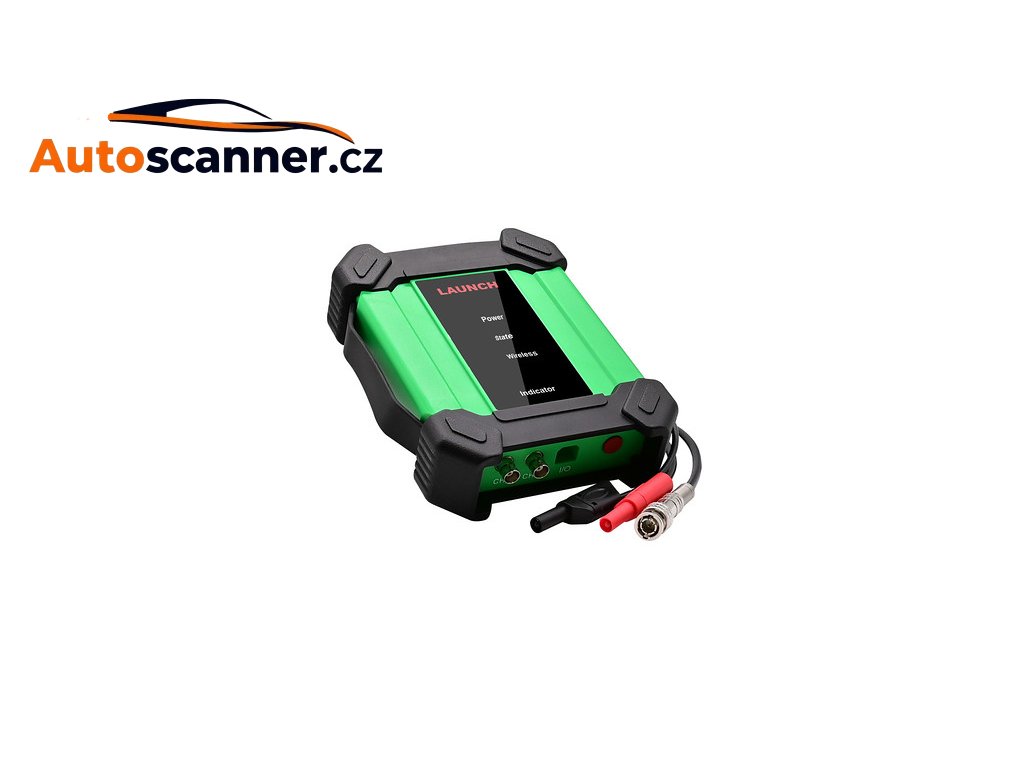

1× hlavní jednotka EM101N
-
2× BNC – 4 mm testovací kabel
-
2× měřicí pera multimetru
-
2× měřicí sondy (červená + černá)
-
4× krokosvorka
-
Sada jehel a hrotů (5 sond + 20 pinů + 2 krytky)
-
USB kabel (Type A – Type B)
-
Uživatelský manuál
