FLEX Programátor pro ECU a TCU

Detailní popis produktu

Magicmotorsport FLEX

Představuje moderní řešení pro chiptuning, opravy automobilové elektroniky, klonování podporovaných řídicích jednotek a další specializované servisní úkony.

FLEX je nástupcem známého programátoru MAGPro X17 a nabízí modulární systém, který umožňuje přizpůsobit zařízení konkrétním potřebám uživatele. Namísto pevně stanovené konfigurace si můžete vybrat softwarové licence podle požadovaných vozidel, řídicích jednotek a způsobů připojení.

Tato varianta obsahuje hardwarovou sadu FLEX bez softwarové licence. Pro používání zařízení je nutné samostatně zakoupit a aktivovat odpovídající software.

Hlavní výhody Magicmotorsport FLEX

• Programování ECU a TCU – čtení a zápis dat řídicích jednotek motoru a převodovky.

• OBD, Bench a Boot – různé způsoby připojení podle typu řídicí jednotky a aktivované licence.

• Modulární softwarový systém – možnost zakoupit pouze požadované protokoly.

• Master a Slave konfigurace – výběr samostatného programování nebo spolupráce s poskytovatelem upravených souborů.

• Podpora více než 25 000 vozidel podle výrobce a dostupných softwarových protokolů.

• FLEX + FlexBox – kompletní hardwarové řešení pro práci přes diagnostický konektor i mimo vozidlo.

• Intuitivní software – přehledný výběr vozidla, řídicí jednotky a dostupných způsobů připojení.

• Datalogger – sledování a záznam provozních parametrů v reálném čase.

• Magic Lock – funkce ochrany dat před neoprávněným přístupem u podporovaných jednotek.

• Pravidelné aktualizace – rozšiřování podpory nových vozidel, řídicích jednotek a programovacích postupů.

Programování řídicích jednotek ECU a TCU

Magicmotorsport FLEX umožňuje profesionální práci s elektronickými systémy osobních automobilů, dodávek, motocyklů a vybraných nákladních vozidel.

Podle dostupných protokolů lze provádět čtení originálního softwaru, zápis upravených dat, zálohování obsahu paměti a další operace související s opravami nebo úpravami řídicích jednotek.

OBD – programování přes diagnostický konektor OBD II

Režim OBD umožňuje komunikovat s podporovanými řídicími jednotkami přímo prostřednictvím diagnostického konektoru vozidla. V případech, kdy to daný protokol dovoluje, není nutné jednotku demontovat.

Bench – programování mimo vozidlo

 Bench mode umožňuje přímé připojení k řídicí jednotce pomocí kabeláže a modulu FlexBox. U podporovaných ECU a TCU lze pracovat bez otevření jejich krytu.

Boot – pokročilý přístup k řídicím jednotkám

Režim Boot je určen pro specializované programovací a servisní operace, které vyžadují přístup k elektronice řídicí jednotky. Rozsah funkcí závisí na konkrétním procesoru, jednotce a aktivované licenci.

FlexBox – rozšířené možnosti připojení

Součástí hardwarové sady je modul FlexBox, který rozšiřuje možnosti připojení a programování řídicích jednotek mimo vozidlo.

V kombinaci s příslušným softwarem a adaptéry umožňuje práci s vybranými technologiemi BDM, Bootloader, JTAG a dalšími podporovanými komunikačními rozhraními.

FlexBox je důležitou součástí systému FLEX zejména při opravách, zálohování a programování automobilové elektroniky.

FLEX Master vs. FLEX Slave

Magicmotorsport FLEX nabízí dvě základní softwarové konfigurace.

FLEX Master – nezávislá práce se soubory

Verze Master je určena pro profesionály, kteří chtějí samostatně upravovat a spravovat data řídicích jednotek.

• Přístup k nešifrovaným souborům podle podporovaného protokolu.

• Možnost úprav dat pomocí kompatibilního externího softwaru.

• Nezávislá práce bez nutnosti předávat soubory nadřazenému Master uživateli.

• Možnost propojení se zařízeními FLEX Slave.

• Vhodné pro profesionální chiptuningová centra a specialisty na ECU/TCU.

FLEX Slave – spolupráce s Master partnerem

Verze Slave je vhodná pro autoservisy a techniky, kteří chtějí provádět čtení a zápis dat, ale samotné úpravy softwaru svěřují zkušenému partnerovi.

• Práce se šifrovanými soubory.

• Propojení zařízení s účtem FLEX Master.

• Úpravy souborů zajišťuje příslušný Master partner.

• Nižší pořizovací náklady na softwarovou licenci.

• Možnost pozdějšího přechodu ze Slave na Master za příslušný poplatek.

Důležité: Zařízení FLEX Slave je navázáno na vybraného Master partnera. Změna tohoto propojení podléhá pravidlům výrobce.

Datalogger a Magic Lock

Datalogger – sledování provozních parametrů

Integrovaná funkce Datalogger umožňuje u podporovaných vozidel zaznamenávat provozní hodnoty v reálném čase.

Mezi dostupné parametry mohou patřit například otáčky motoru, rychlost vozidla, tlak, točivý moment, teploty nebo hodnoty související se vstřikováním paliva.

Magic Lock – ochrana dat

Funkce Magic Lock umožňuje u kompatibilních řídicích jednotek chránit uložené soubory před neoprávněným přístupem.

Dostupnost obou funkcí závisí na podporovaném vozidle, řídicí jednotce a softwarové konfiguraci.

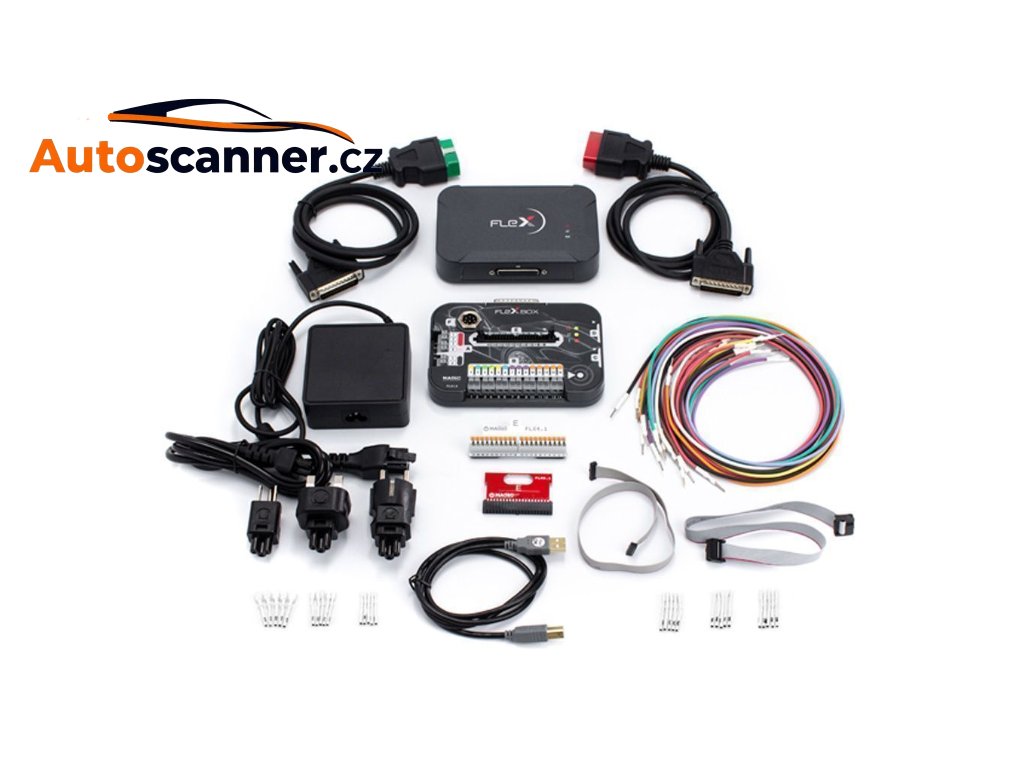

Obsah balení Magicmotorsport FLEX Hardware Only

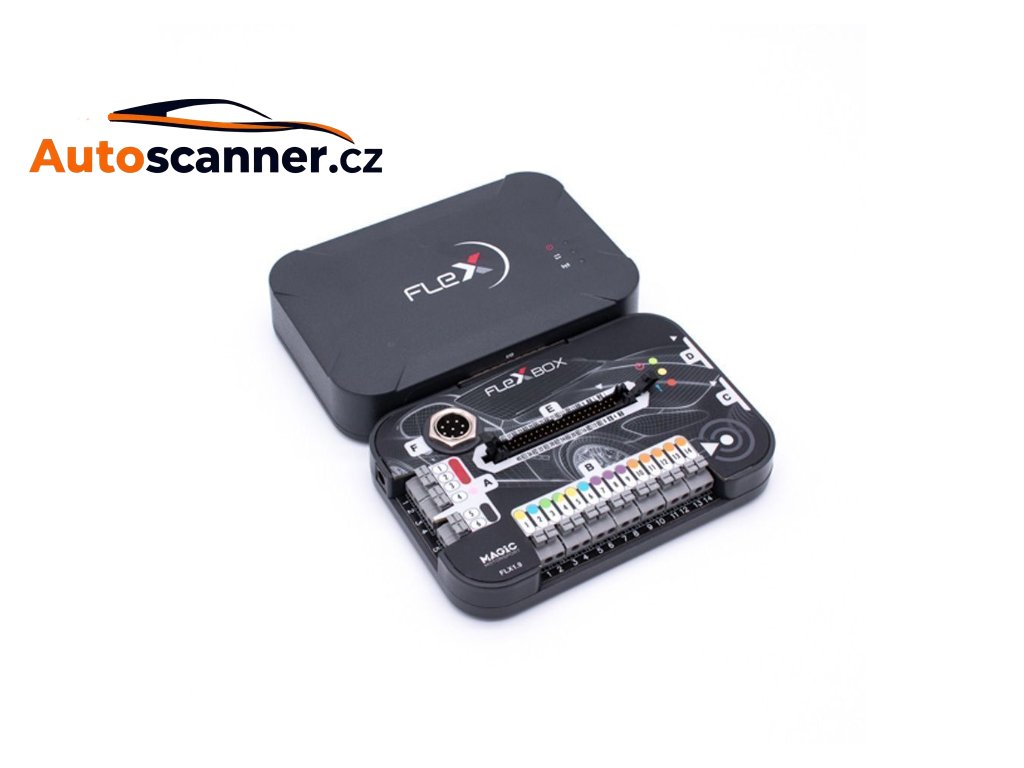

• 1× FLX1.1 – hlavní programovací jednotka FLEX

• 1× FLX1.9 – modul FlexBox

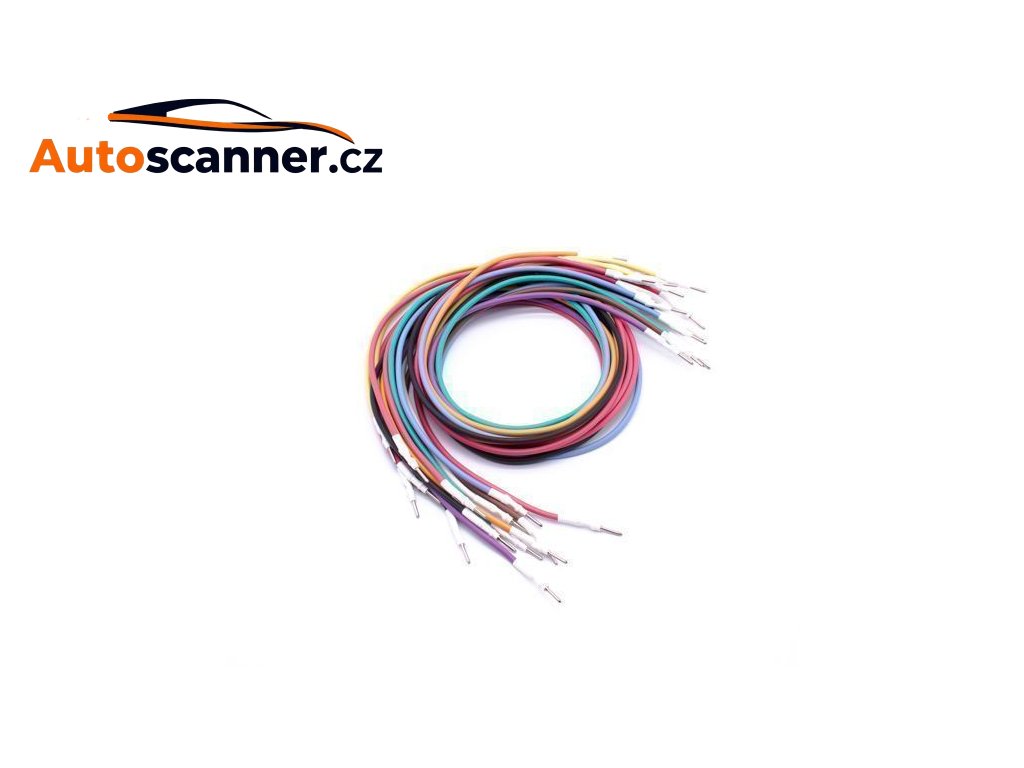

• 1× FLK35 – sada barevně označených připojovacích kabelů

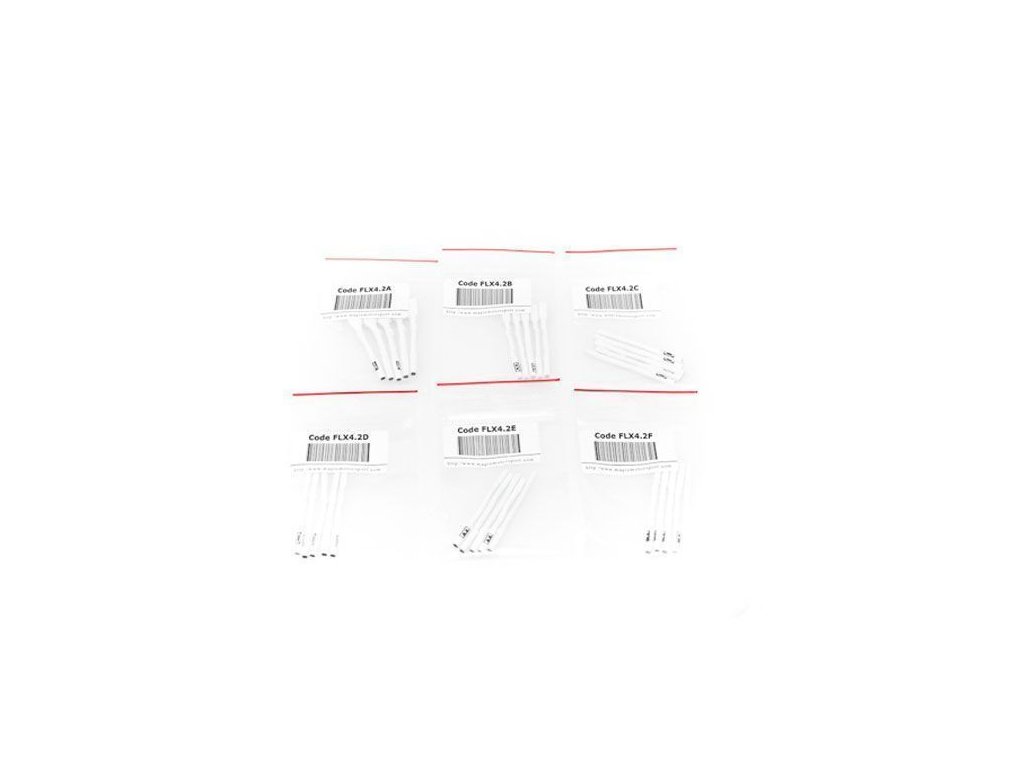

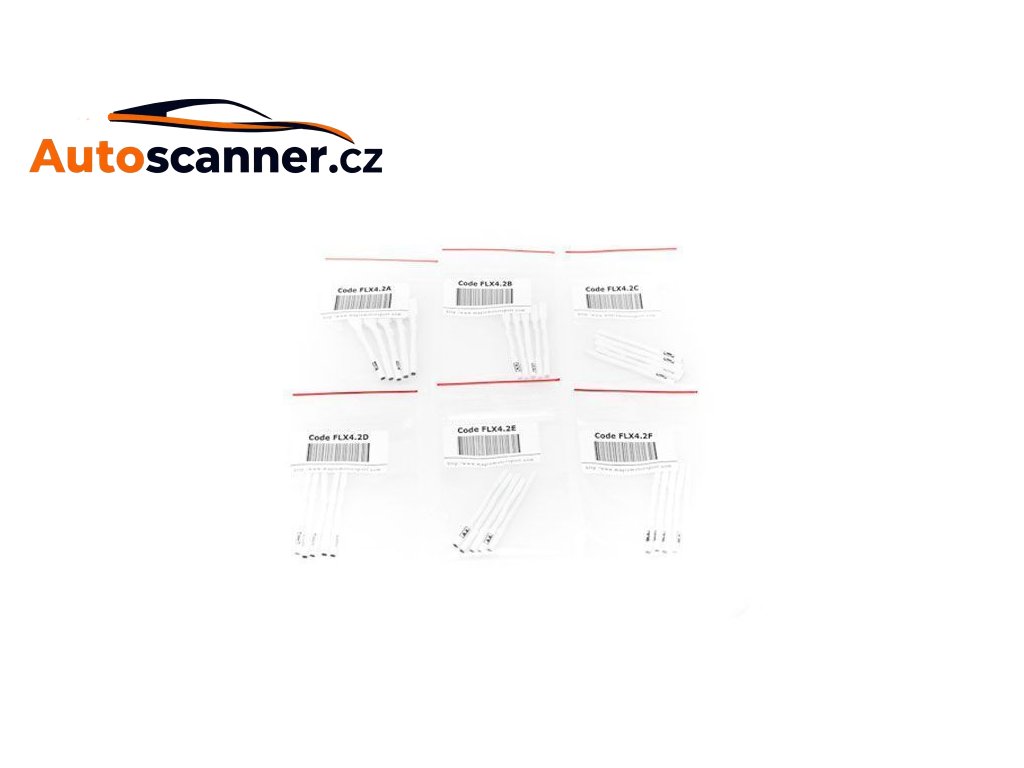

• 1× FLK42 – sada 6 pinových adaptérů

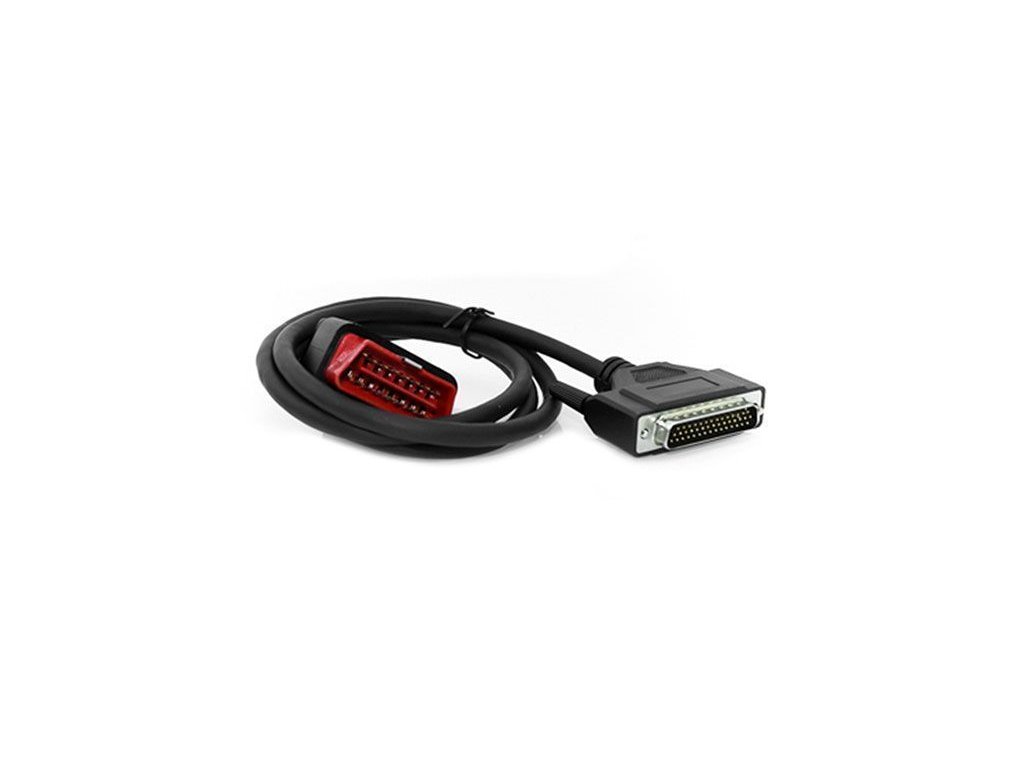

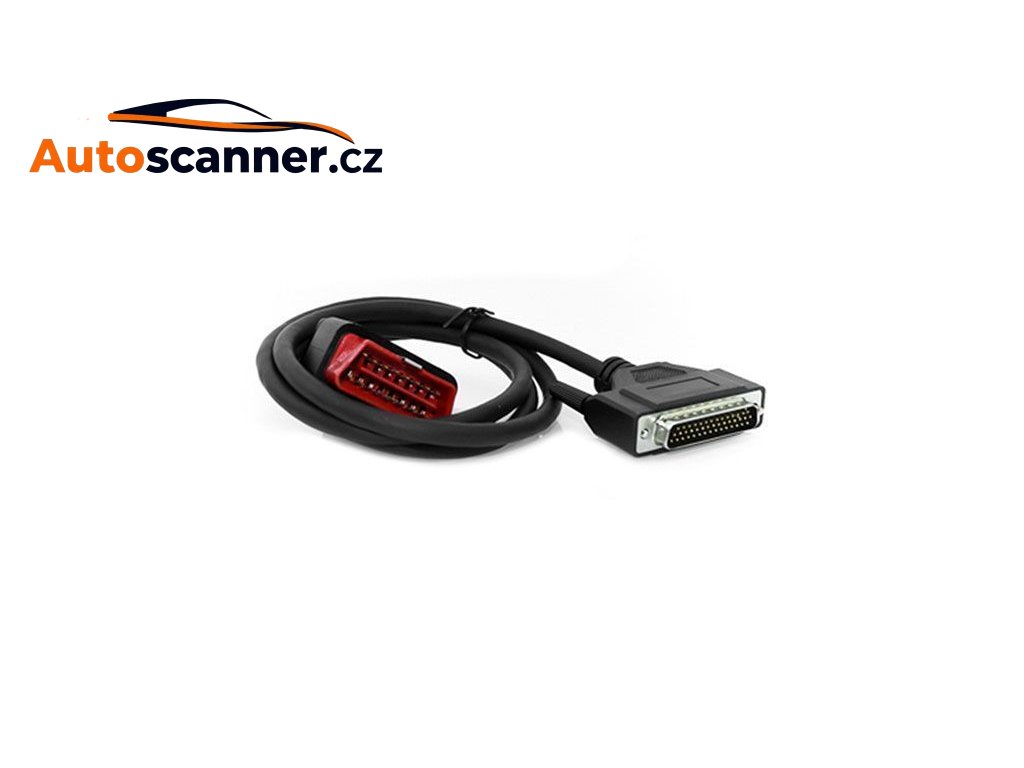

• 1× FLX2.10 – OBD kabel CAN/K-Line (červený)

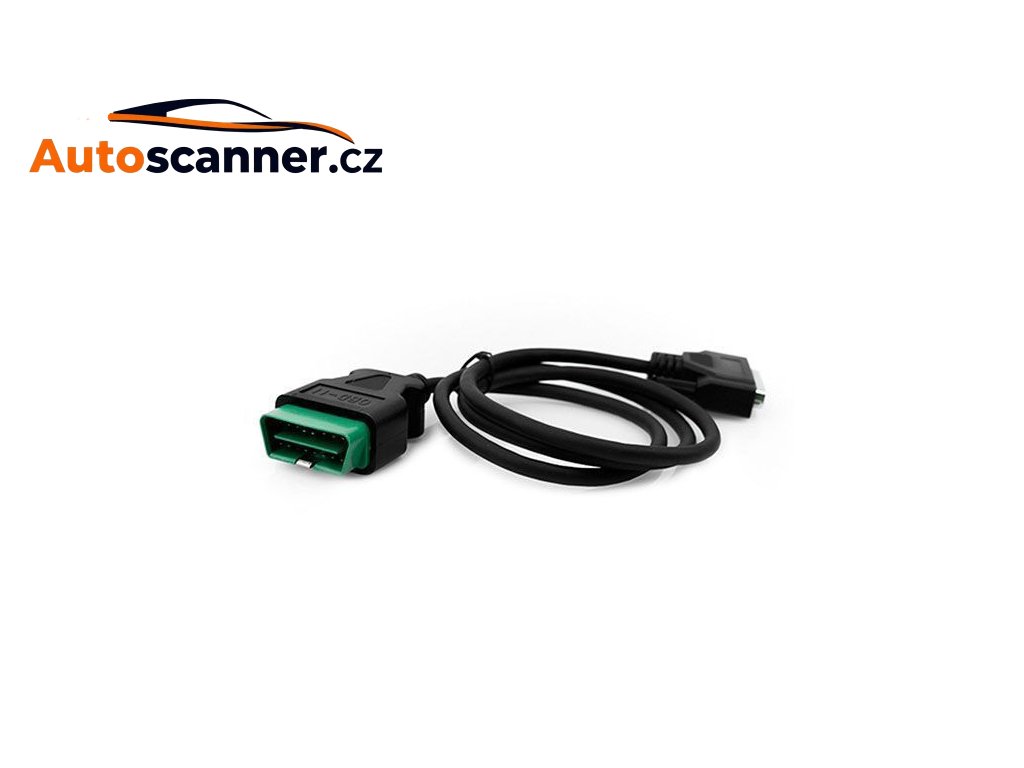

• 1× FLX2.11 – OBD kabel ENet (zelený)

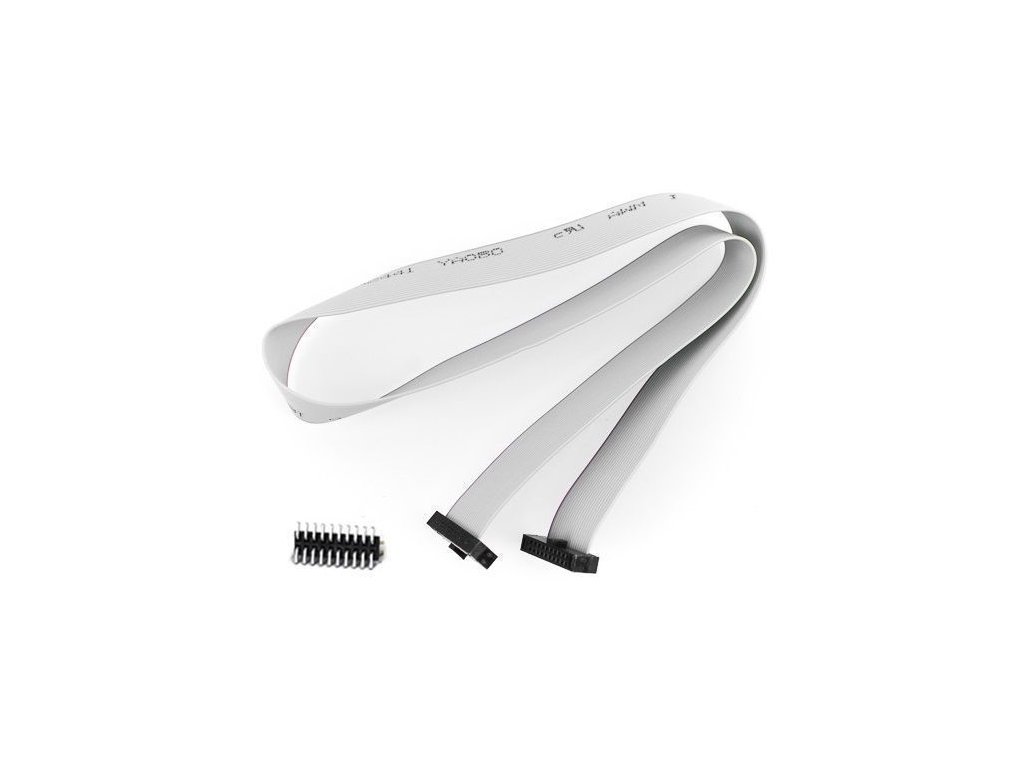

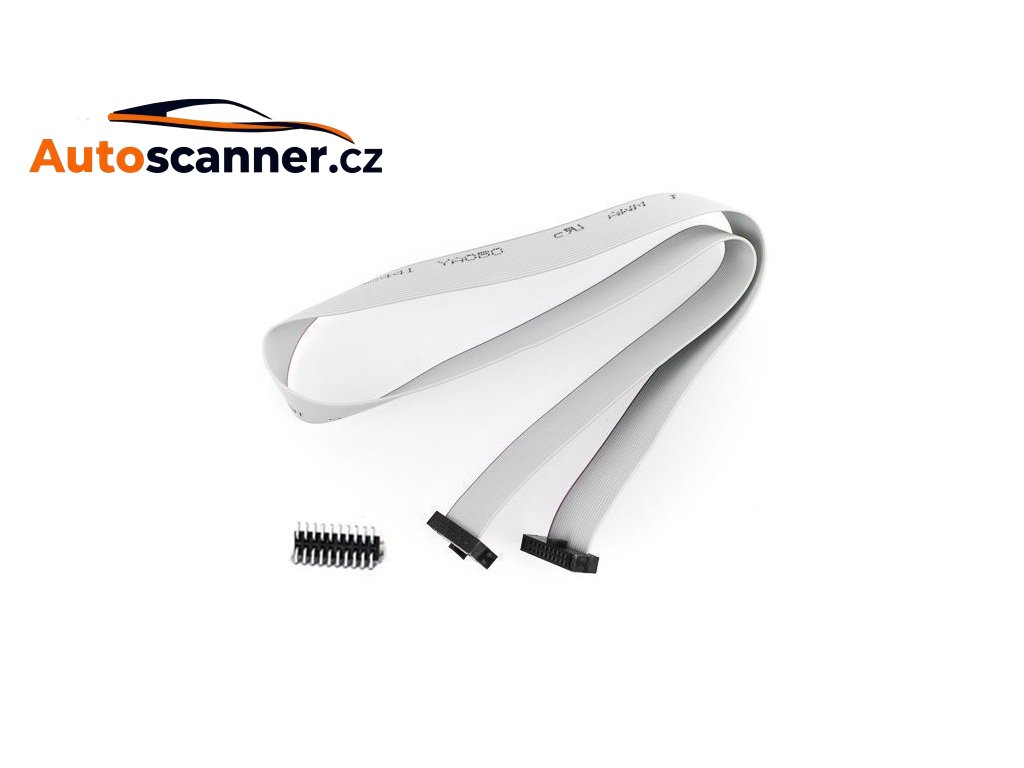

• 1× FLX3.3 – kabel FlexBox Port C pro NEC 7F00XX

• 1× FLX3.4 – kabel FlexBox Port D pro BDM MPC5xx

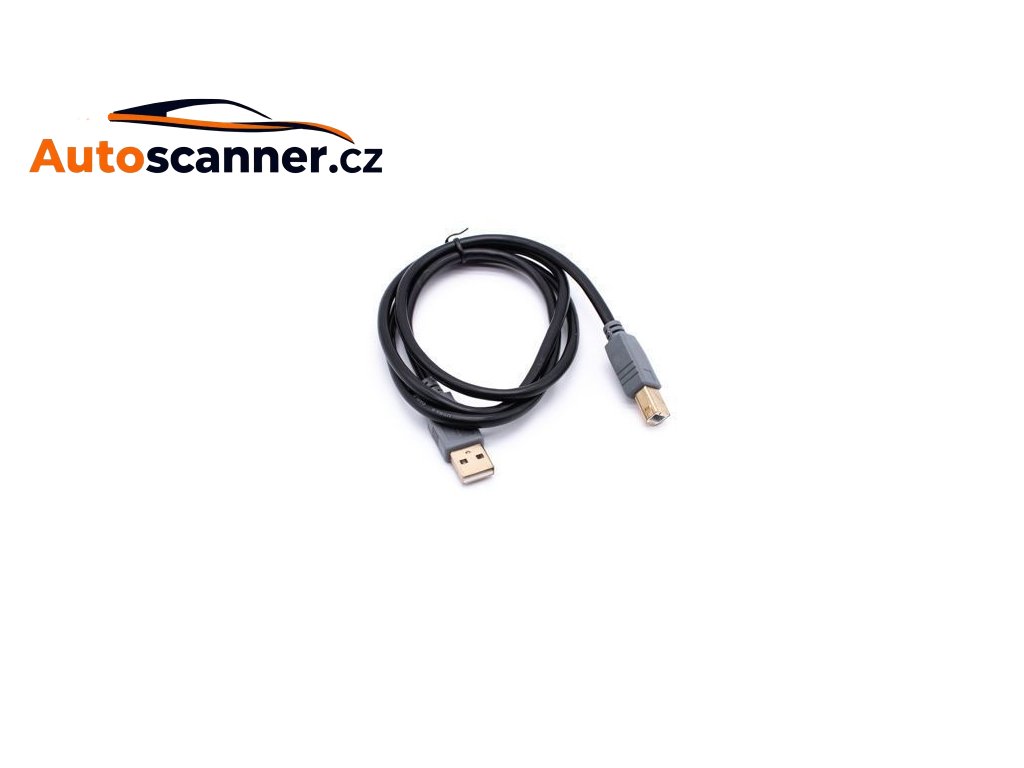

• 1× FLX3.9 – USB kabel, délka 1,8 m

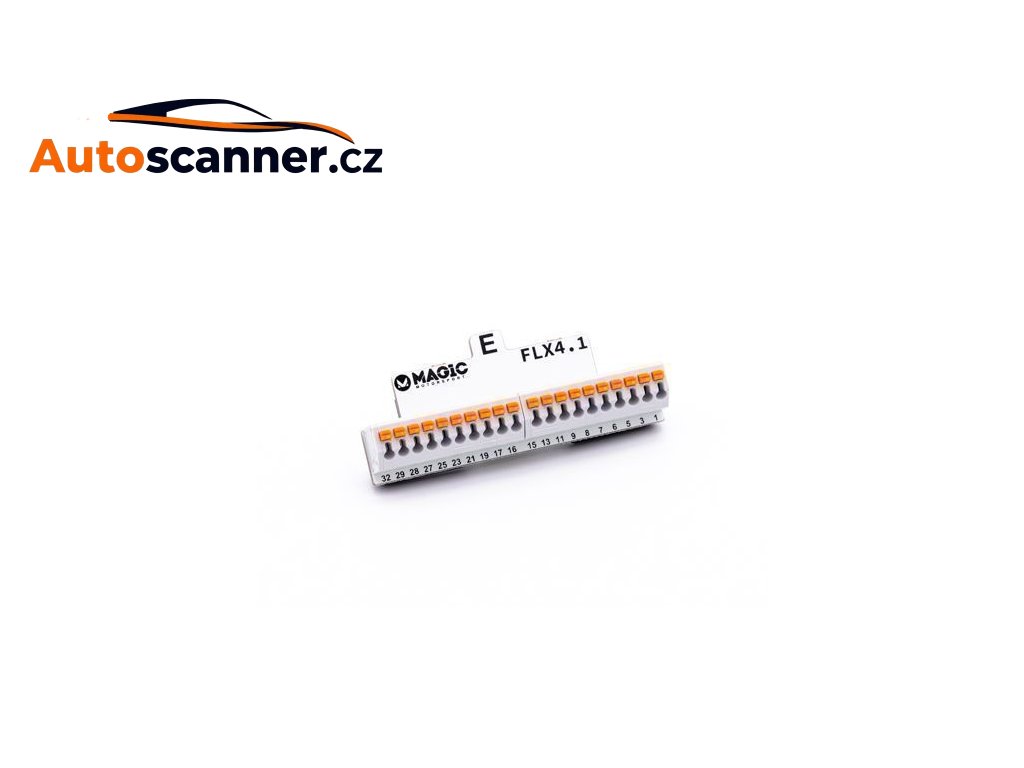

• 1× FLX4.1 – 40pinový adaptér FlexBox Port E pro FLK35

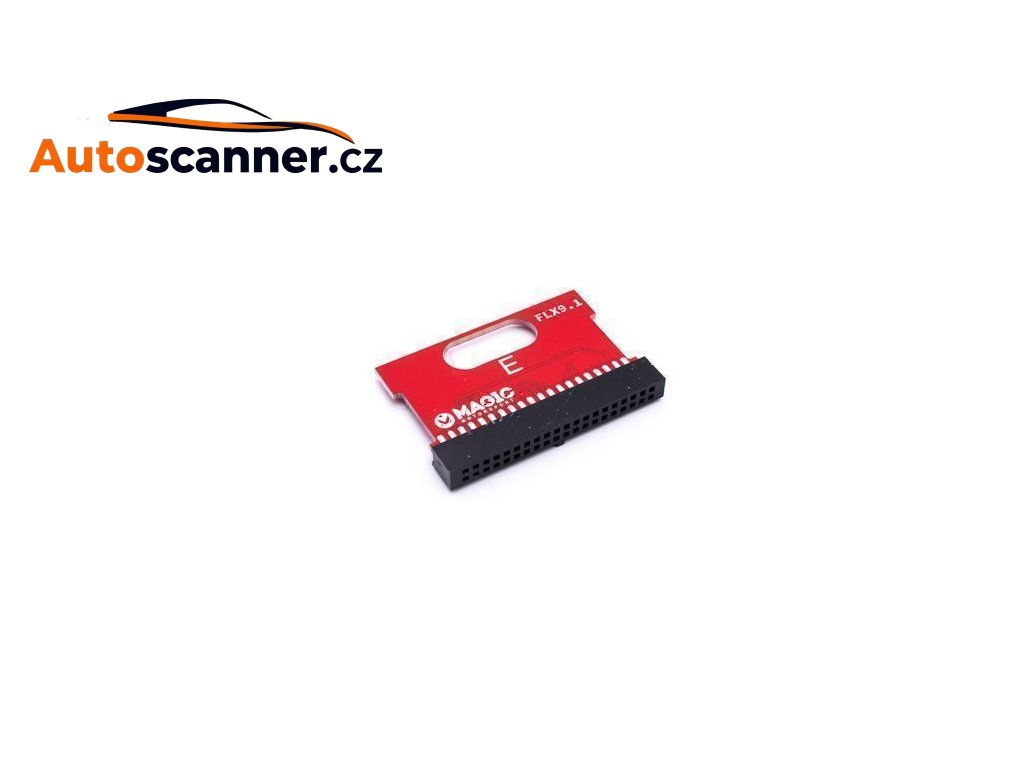

• 1× FLX9.1 – diagnostický adaptér FLEX/FlexBox

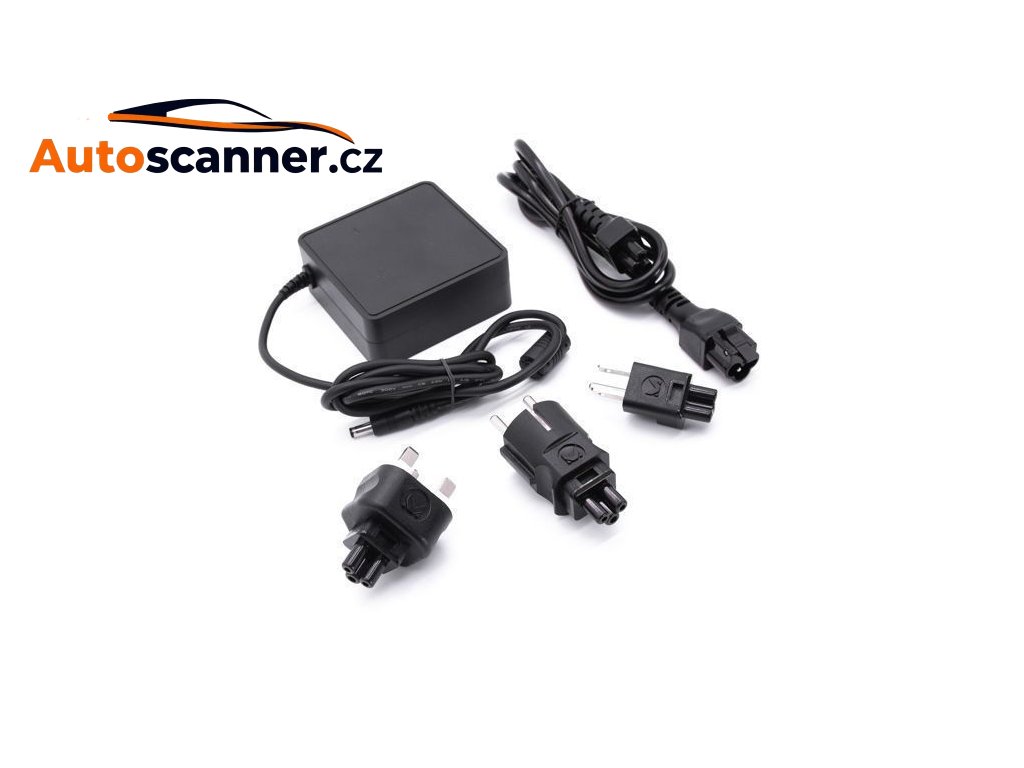

• 1× FLK49 – napájecí zdroj s adaptéry

• 1× FLX8.10 – originální balení FLEX

• 1× FLX2.14 – OBD kabel se zásuvkou

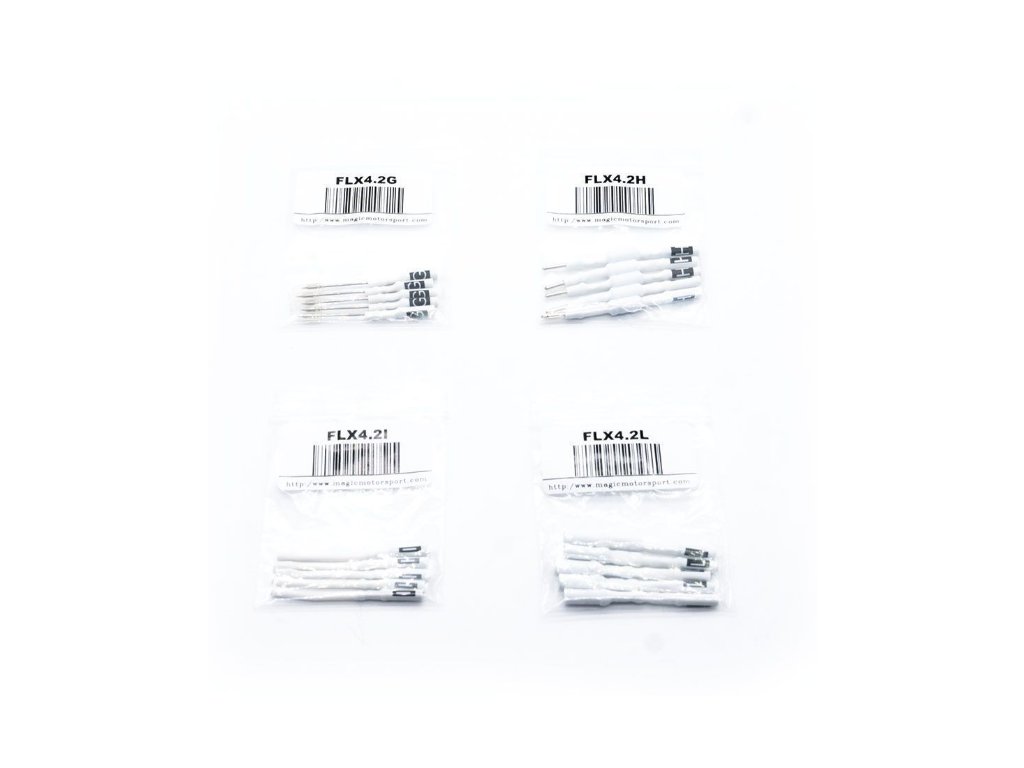

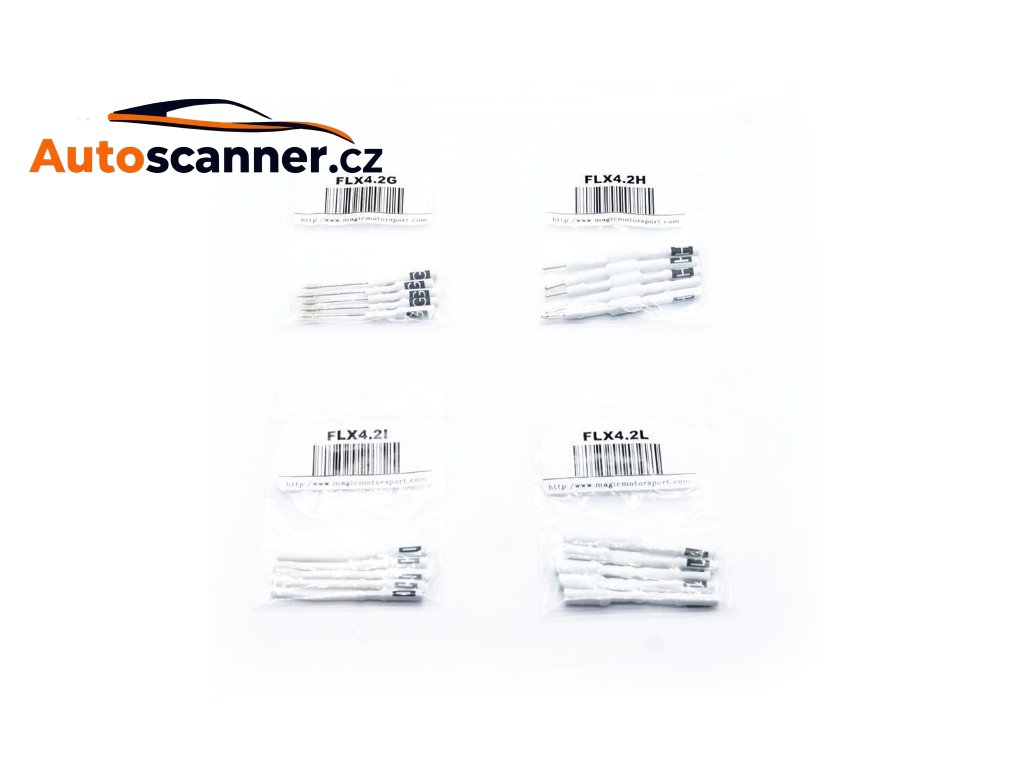

• 1× FLK43 – doplňková sada 4 adaptérů pro FLK35

Obsah balení odpovídá uvedené hardwarové konfiguraci. Před objednáním doporučujeme ověřit aktuální specifikaci dodávky.

Technické a provozní požadavky

Pro koho je Magicmotorsport FLEX určen?

FLEX je vhodný zejména pro profesionální chiptuningová centra, autoservisy specializované na automobilovou elektroniku, specialisty na opravy a klonování řídicích jednotek a techniky pracující s ECU a TCU.

Díky modulární koncepci lze zařízení postupně rozšiřovat podle potřeb servisu bez nutnosti pořizovat zcela nový programátor.

Magicmotorsport FLEX představuje flexibilní základ profesionálního pracoviště pro programování ECU a TCU.

Důležité upozornění před objednávkou

Tento produkt obsahuje pouze hardware. Bez aktivované softwarové licence nelze provádět programování řídicích jednotek.

Pro výběr vhodné licence Master nebo Slave a ověření kompatibility konkrétního vozidla či řídicí jednotky nás můžete kontaktovat.

Aktuální seznam podporovaných vozidel a funkcí najdete na oficiálních stránkách výrobce:

https://www.magicmotorsport.com/flex/vehicle-and-services-list/
