Launch ELA400

Detailní popis produktu

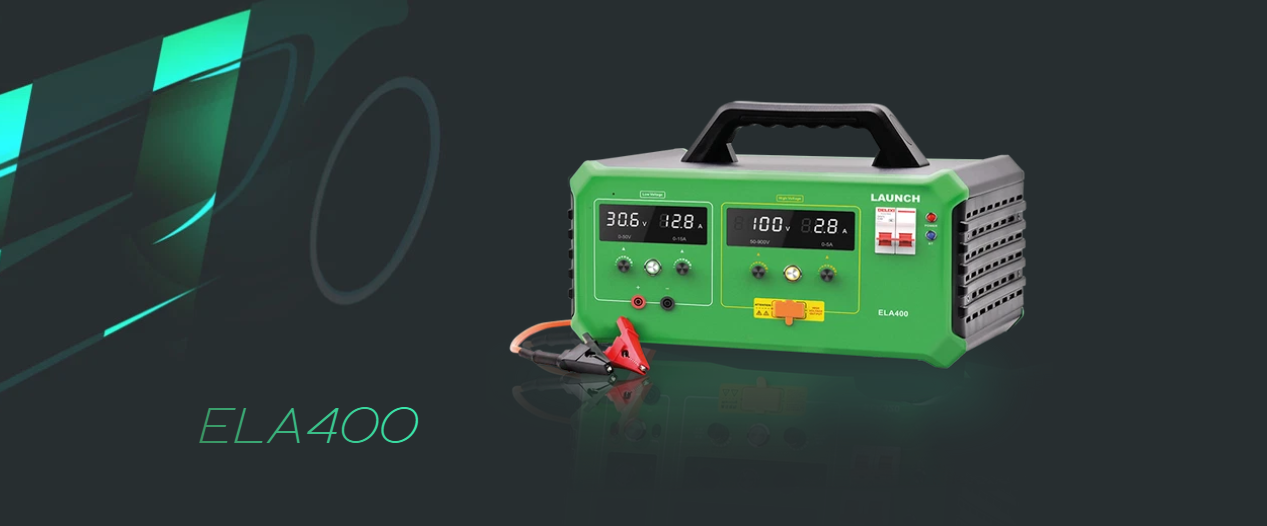

LAUNCH ELA400 – inteligentní digitální napájecí zdroj

ELA400 je inteligentní digitální napájecí zdroj vhodný pro údržbu elektromobilů i vozidel se spalovacím motorem. Díky vysokému výstupnímu napětí v rozsahu 50 V až 900 V je zařízení navrženo pro podporu široké škály scénářů vysokonapěťového napájení v offline režimu a pro servisní testování.

Vlastnosti produktu

1. Vhodné pro všechny scénáře údržby vozidel s novými energetickými pohony (EV/HEV) i vozidel se spalovacím motorem.

2. Vysokonapěťový a nízkonapěťový modul jsou na sobě nezávislé. Každý modul poskytuje samostatnou ochranu během výstupu energie, aniž by se vzájemně ovlivňovaly.

3. Nízkonapěťový výstup podporuje:

   • napětí 0–50 V

   • proud 0–15 A (DC)

   • nastavení pomocí otočného ovladače.

4. Vstupní obvod, vysokonapěťový výstupní obvod i nízkonapěťový výstupní obvod mají vlastní ochranné mechanismy. Zařízení dokáže detekovat:

   • podpětí

   • přepětí

   • nadproud

   • zkrat

   a automaticky aktivovat odpovídající ochranná opatření.

5. Vysokonapěťový výstup obsahuje:

   • omezení proudu

   • ochranu proti zkratu

   Podporuje stejnosměrný výstup 50–900 V, 0–5 A s nastavením pomocí otočných ovladačů.

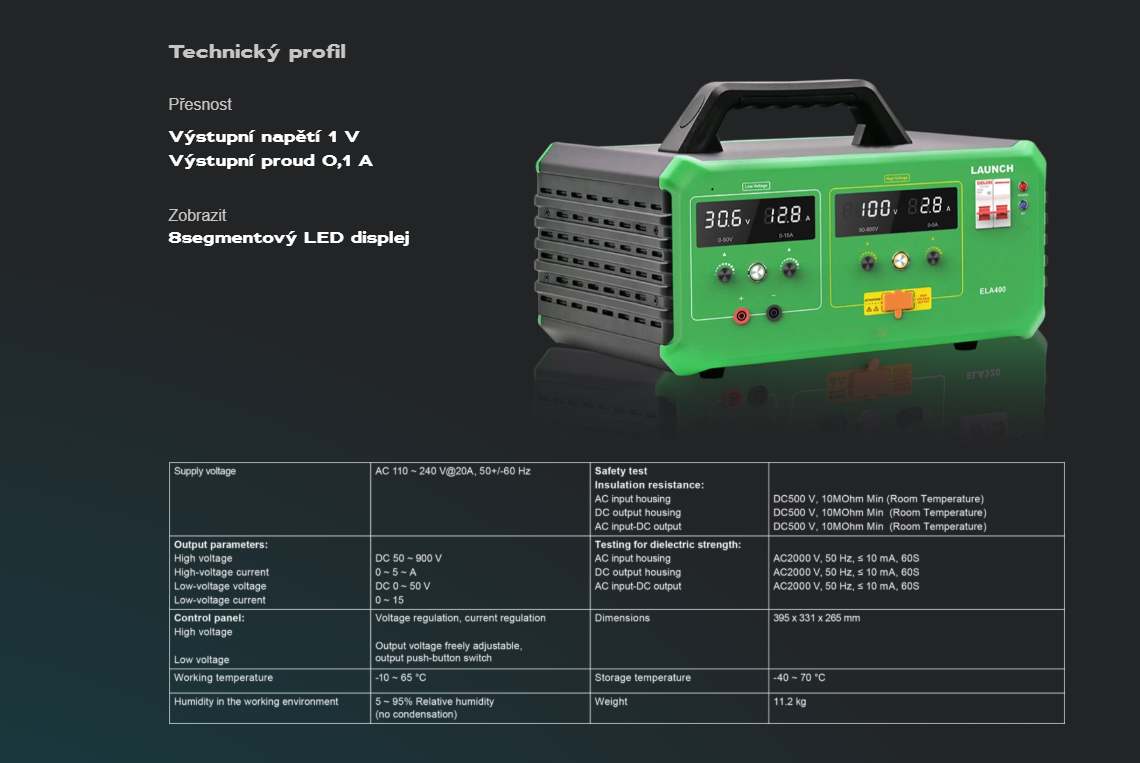

Technická specifikace

Napájení:
AC 100–240 V / 20 A

Vysokonapěťový výstup:

• Napětí: 50–900 V

• Proud: 0–5 A

Nízkonapěťový výstup:

• Napětí: 0–50 V

• Proud: 0–15 A

Přední panel

Vysoké napětí:

• Ovladač nastavení napětí

• Ovladač nastavení proudu

• Tlačítko zapnutí/vypnutí vysokého napětí

Nízké napětí:

• Ovladač nastavení proudu

• Ovladač nastavení napětí

• Tlačítko spuštění / zastavení nízkého napětí

Komunikace: Bluetooth
Typ displeje: Digitální LED displej

Ochranné funkce:

• omezení proudu

• ochrana proti zkratu

• ochrana proti podpětí

• ochrana proti přepětí

• ochrana proti přehřátí

Provozní teplota: -10 °C až 65 °C

Rozměry: 395 × 315 × 265 mm

Hmotnost: 11 kg

Obsah balení

• 1× hlavní jednotka

• 1× napájecí kabel

• 1× prodlužovací vysokonapěťový kabel (HV)

• 1× vysokonapěťový vodič pro krokosvorky

• 1× vysokonapěťový startovací kabel (4 mm banánek)

• 1× černý nízkonapěťový vodič pro krokosvorky

• 1× červený nízkonapěťový vodič pro krokosvorky

• 1× uživatelská příručka

• 1× balicí seznam
