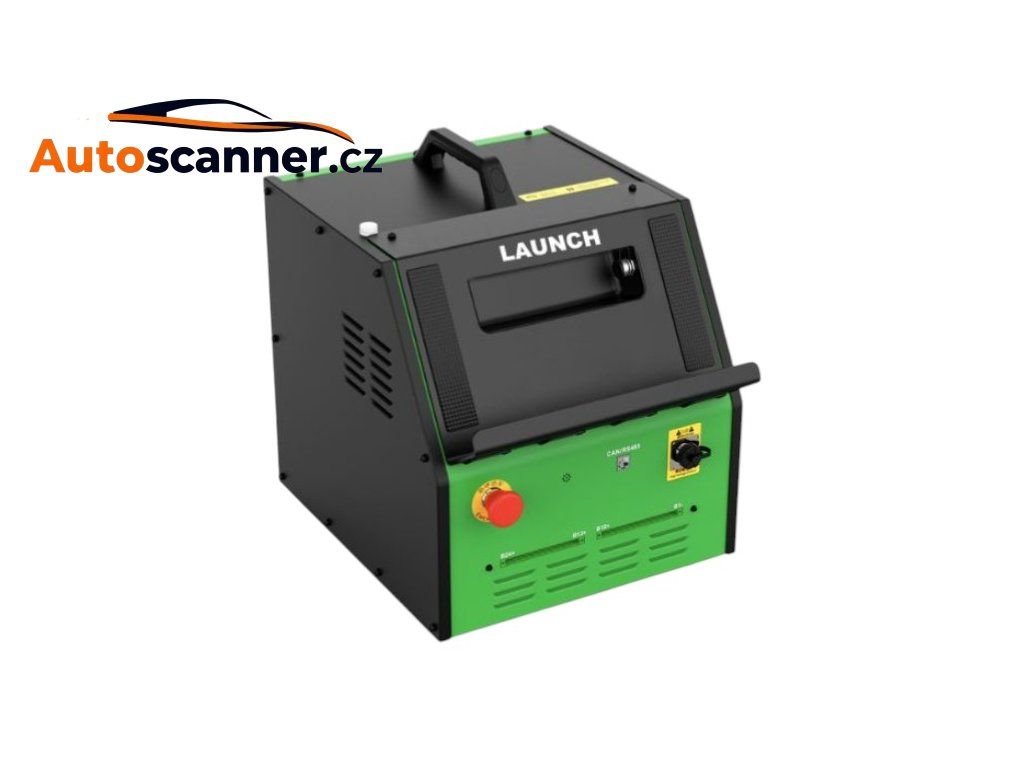

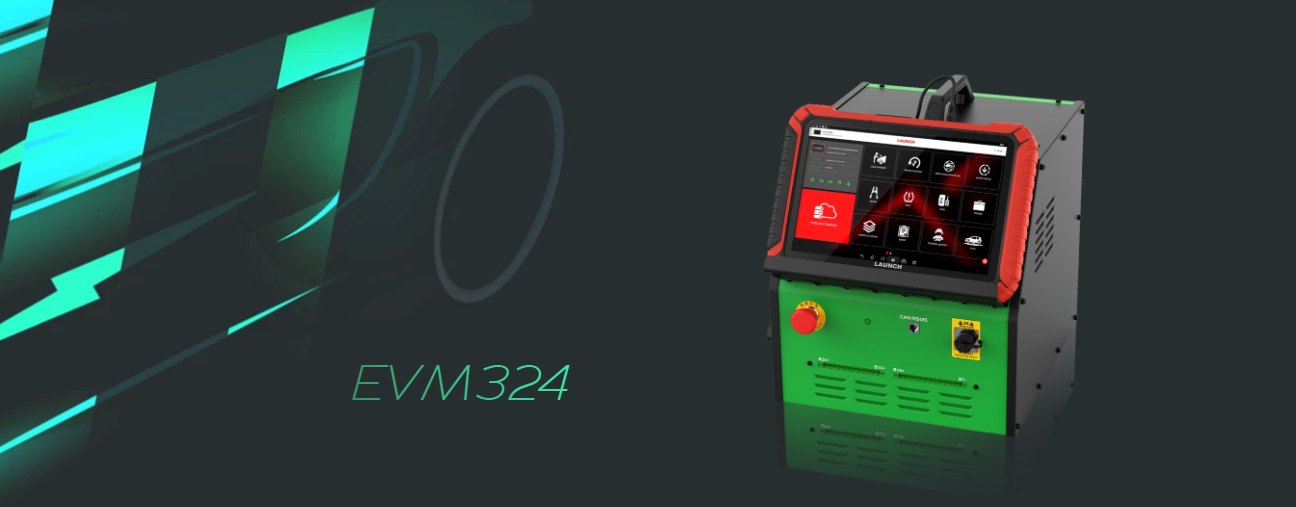

Launch EVM324

Detailní popis produktu

Zařízení LAUNCH EVM324 pro vyvažování a nabíjení/vybíjení baterií elektromobilů je profesionální zařízení určené pro údržbu, diagnostiku a opravy vysokonapěťových bateriových modulů v elektrických a hybridních vozidlech.

Toto zařízení kombinuje funkce vyvažování, nabíjení a vybíjení baterií na úrovni jednotlivých modulů v jednom zařízení. Umožňuje tak přesné vyhodnocení stavu baterie, obnovení rovnováhy mezi jednotlivými články a bezpečné provádění servisních zásahů.

Model EVM324 je vyvinut zejména pro servisní střediska, která kladou důraz na efektivitu, spolehlivost a úsporu prostoru, protože jedno zařízení dokáže nahradit několik samostatných přístrojů pro servis baterií.

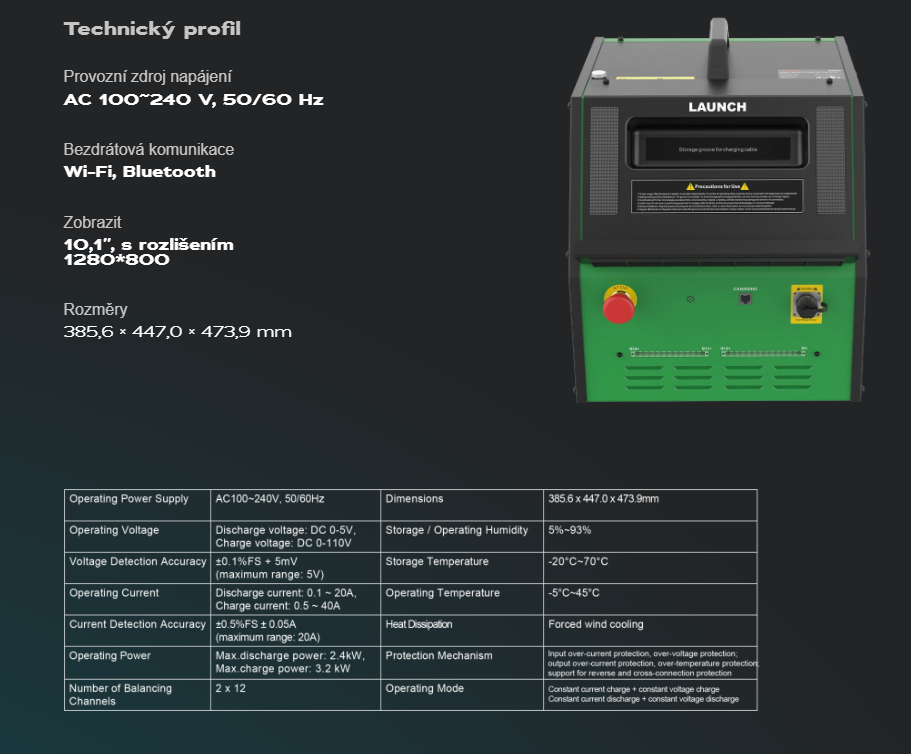

Technické specifikace

Napájení:
AC 100–240 V, 50–60 Hz

Rozsah napětí bateriového modulu:
DC 0–112 V

Rozsah napětí jednotlivých článků baterie:
1,6–5 V

Nabíjecí proud:
0,5–40 A
Maximální výkon: 3,2 kW

Vybíjecí proud:
0,1–20 A
Maximální výkon: 2,4 kW

Přesnost měření napětí jednoho článku:
0,1 % z rozsahu + 5 mV (max. 5 V)

Přesnost měření proudu jednoho článku:
0,5 % z rozsahu ±0,05 A (max. 20 A)

Komunikace:
Wi-Fi, Bluetooth

Vyvažovací rozhraní:
12pin × 1, 13pin × 1

Řízení nabíjení:
režimy konstantního proudu (CC) a konstantního napětí (CV)

Řízení vybíjení:
režimy konstantního proudu (CC) a konstantního napětí (CV)

Ochranné funkce

• ochrana proti přebití

• ochrana proti hlubokému vybití

• ochrana proti přehřátí

• ochrana proti obrácenému zapojení

Tepelná ochrana:
ochrana chladicí jednotky proti přehřátí při 85 °C

Ochrana hlavní jednotky:

• ochrana proti přehřátí

• ochrana proti nadproudu

• ochrana proti poruchám regulace proudu

Dodatečná ochrana:

• detekce poruch elektrického vedení

• kontrola hlavních kabelů

Rozměry a hmotnost

Rozměry: 620 × 454 × 517 mm
Hmotnost: 26 kg
