Detailní popis produktu

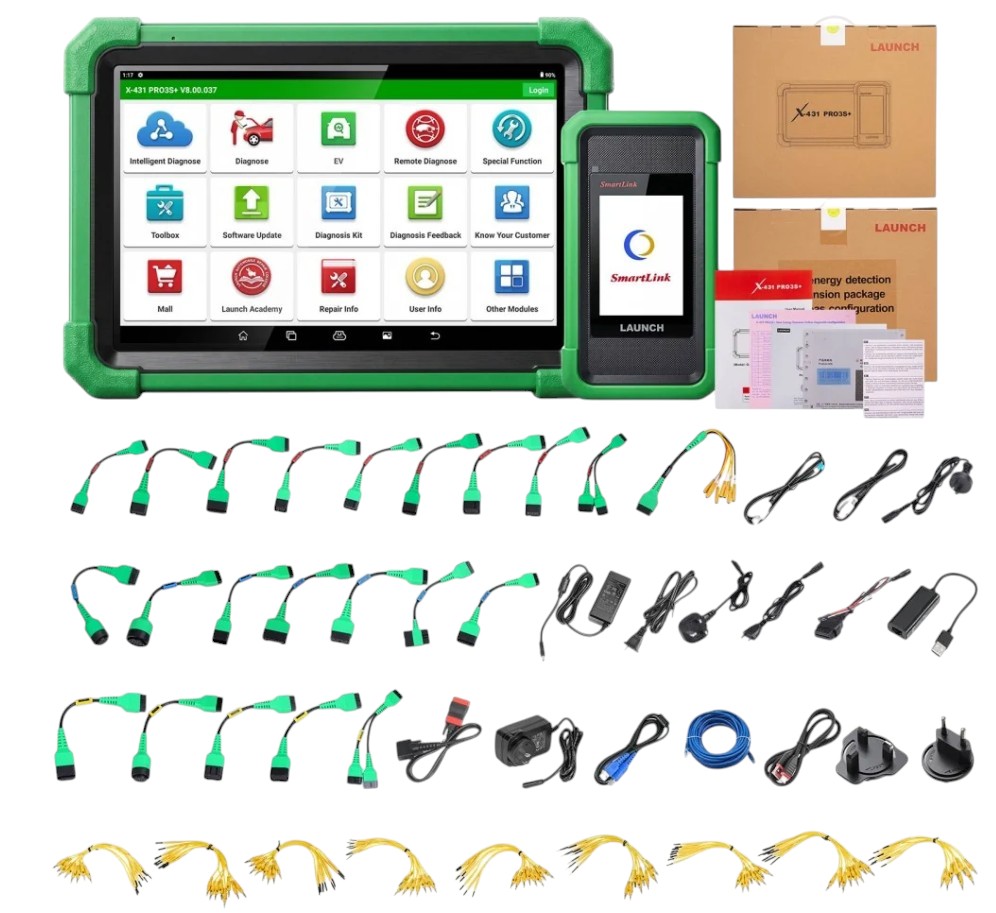

LAUNCH X-431 PRO3S+ EV – profesionální diagnostika elektromobilů a trakčních baterií

LAUNCH X-431 PRO3S+ EV je profesionální autodiagnostika nové generace zaměřená na elektromobily (EV), hybridní vozidla, vysokonapěťové systémy a trakční baterie. Spojuje kompletní diagnostiku řídicích jednotek s pokročilou analýzou bateriových modulů a jednotlivých článků.

Zařízení nabízí kompletní diagnostiku řídicích jednotek, aktivní testy a více než 40 servisních funkcí a zároveň pokročilou diagnostiku trakčních baterií. U podporovaných elektromobilů a hybridů zobrazuje napětí a teplotu jednotlivých článků, SOC (State of Charge), SOH (State of Health), počet bateriových modulů a další živá data, což usnadňuje kontrolu stavu baterie a lokalizaci problémových článků.

Součástí je profesionální rozhraní SmartLink C V2 s podporou CAN FD, DoIP, J2534, CAN 2.0 a D-PDU. Diagnostika podporuje češtinu a 2 roky aktualizací jsou zahrnuty v ceně.

Hlavní výhody LAUNCH X-431 PRO3S+ EV

• profesionální diagnostika elektromobilů a hybridů

• diagnostika vysokonapěťových systémů

• pokročilá diagnostika trakčních baterií

• kontrola jednotlivých článků baterie

• zobrazení SOC a SOH

• měření napětí a teploty článků

• 40+ servisních a speciálních funkcí

• aktivní testy a obousměrná komunikace

• Topology Mapping – grafická topologie řídicích jednotek

• automatická identifikace vozidla AutoVIN

• Guided Functions

• FCA AutoAuth

• CAN BUS PIN Detection

• CAN FD, DoIP, J2534 a D-PDU

• lokální i vzdálená diagnostika

• SmartLink C V2

• diagnostické reporty s možností uložení, sdílení a tisku

• možnost dalšího hardwarového a softwarového rozšíření

• české uživatelské prostředí

• 2 roky aktualizací v ceně

Pokročilá diagnostika trakčních baterií

Jednou z hlavních předností PRO3S+ EV je možnost podrobné diagnostiky vysokonapěťových bateriových systémů.

Diagnostika dokáže u podporovaných vozidel rychle načíst například:

• počet bateriových modulů

• SOC – State of Charge

• SOH – State of Health

• aktuální teplotu baterie

• napětí jednotlivých článků

• teplotu jednotlivých článků

• rozdíly napětí mezi články

• živá data bateriového systému

• chybové kódy bateriového a vysokonapěťového systému

Porovnání hodnot jednotlivých článků pomáhá rychleji odhalit nevyvážený nebo problematický článek či bateriový modul a poskytuje důležité informace pro další diagnostiku a opravu.

3 způsoby diagnostiky trakční baterie

PRO3S+ EV podporuje několik způsobů přístupu k bateriovému systému podle konstrukce konkrétního vozidla.

1. Diagnostika přes speciální bateriové adaptéry

Přímé připojení k bateriovému systému pomocí příslušného adaptéru. Toto řešení je určeno pro podrobnou diagnostiku podporovaných trakčních baterií.

2. Diagnostika pomocí přímého zapojení

Pokud bateriový systém nemá standardizované diagnostické rozhraní, lze u podporovaných systémů postupovat podle schématu připojení uvedeného v diagnostickém softwaru.

3. Diagnostika přes OBD

U podporovaných vozidel lze informace o trakční baterii získat přímo prostřednictvím 16pinového OBD diagnostického konektoru vozidla.

Dostupnost jednotlivých metod závisí na konkrétním vozidle a bateriovém systému.

Profesionální diagnostika všech systémů vozidla

PRO3S+ EV není pouze diagnostika trakčních baterií. Jedná se o plnohodnotnou profesionální platformu LAUNCH X-431.

Podle konkrétního vozidla nabízí:

• Smart Diagnosis

• automatické rozpoznání VIN

• kompletní diagnostický test

• čtení a mazání chybových kódů

• živá data

• aktivní testy

• servisní funkce

• diagnostiku jednotlivých řídicích jednotek

• Guided Functions

• Fault Guidance

• Rapid Scan

• Topology Mapping

• podporu SGW podle příslušné licence

• diagnostické reporty

Rozsah jednotlivých funkcí závisí na značce, modelu, roku výroby, řídicí jednotce a aktivované licenci.

Topology Mapping

Topology Mapping zobrazuje strukturu elektronických systémů vozidla v přehledném grafickém schématu.

U podporovaných vozidel lze rychle zjistit, které řídicí jednotky komunikují správně a ve kterých systémech jsou uloženy závady. Funkce výrazně usnadňuje orientaci v elektronické architektuře moderních elektromobilů a dalších vozidel.

40+ servisních a speciálních funkcí

PRO3S+ EV nabízí více než 40 servisních a speciálních funkcí. Jejich dostupnost se liší podle konkrétního vozidla.

Pro elektromobily a hybridy mohou být dostupné například:

• test elektrického kompresoru klimatizace

• výměna chladicí kapaliny

• HVPO – High Voltage Power-Off

• test palubní nabíječky OBC

• test DC/DC měniče

• test komponent 48V mild-hybridního systému

• kontrola stavu vysokonapěťové baterie

• kalibrace snímače úhlové polohy elektromotoru

Pro běžná vozidla jsou podle podpory dostupné například:

• reset servisního intervalu

• reset EPB

• reset BMS

• odvzdušnění ABS

• kódování vstřikovačů

• reset snímače úhlu řízení

• adaptace škrticí klapky

• TPMS reset

• adaptace převodovky

• nastavení světlometů

• kalibrace oken

• kalibrace sedadel

• nastavení Start/Stop

• transportní režim

• další servisní a adaptační funkce

SmartLink C V2

Součástí balení je profesionální komunikační rozhraní SmartLink C V2.

Podporuje:

• CAN FD

• CAN 2.0

• DoIP

• J2534

• D-PDU

• lokální diagnostiku přes Bluetooth nebo kabel

• vzdálenou diagnostiku přes Ethernet

SmartLink C V2 umožňuje využívat PRO3S+ EV nejen jako klasickou bezdrátovou diagnostiku, ale také jako základ pro pokročilejší diagnostické úlohy.

CAN BUS PIN Detection

Funkce CAN BUS PIN Detection umožňuje kontrolovat napětí na pinech OBD-II diagnostické zásuvky a rozpoznávat podporované komunikační protokoly.

Pomáhá například při hledání problémů s komunikací mezi diagnostikou a vozidlem nebo při kontrole samotného OBD diagnostického rozhraní.

Výkonný diagnostický tablet

PRO3S+ EV je vybaven hardwarem vhodným pro každodenní profesionální použití.

• Android 10

• procesor 2,0 GHz

• 4 GB RAM

• 64 GB interní paměti

• 10,1" displej

• rozlišení 1280 × 800 px

• 8MP zadní fotoaparát

• Wi-Fi 2,4 GHz / 5 GHz

• USB Type-A a Type-C

• robustní konstrukce

• praktický otočný stojánek

Velký displej poskytuje dostatek prostoru pro topologii řídicích jednotek, živá data, grafy a detailní zobrazení parametrů trakční baterie.

Široké pokrytí elektromobilů

Výrobce uvádí podporu více než 95 % modelů vozidel s novými energetickými pohony a více než 20 bateriových systémů.
